三、基本參數



型    號	額定排出壓力	額定流量L/h	泵速min-1	配套功率KW
2D-SY50/100	100	50	115	4
2D-SY40/130	130	40	115	4



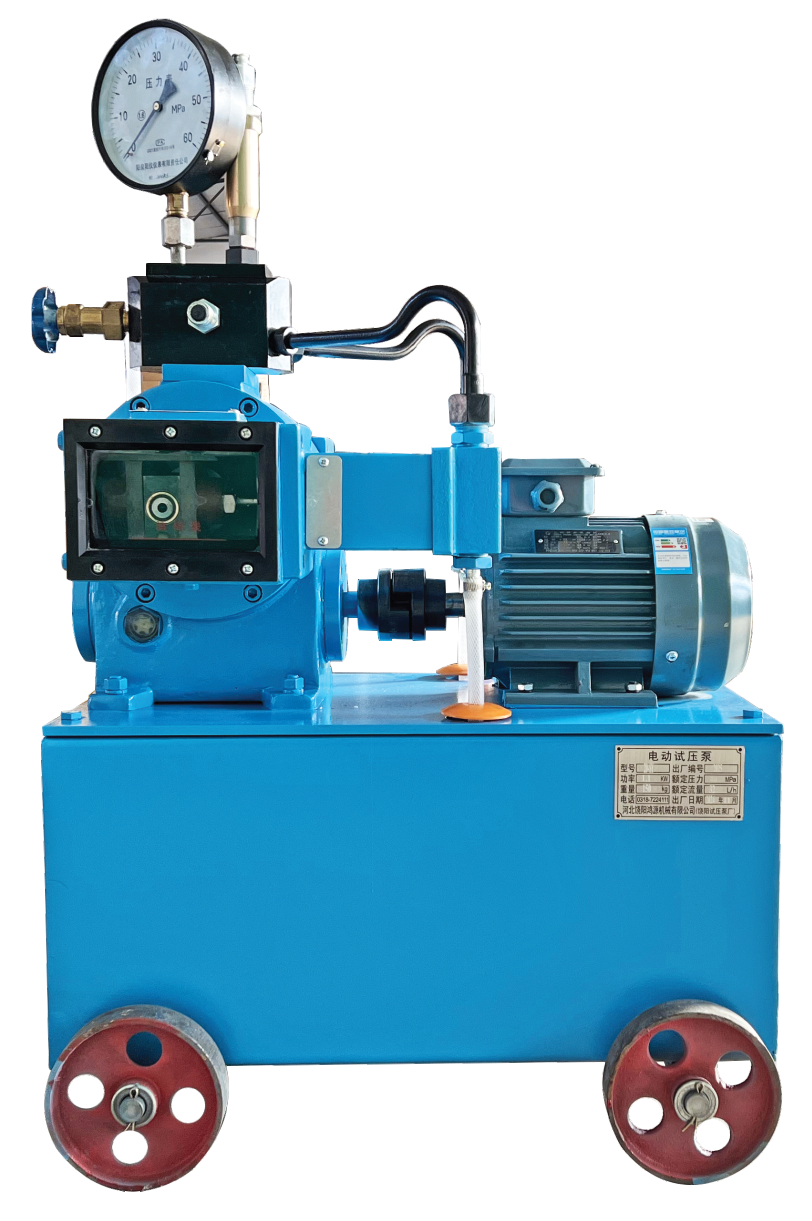

四、結構特點



缸體是試壓泵的關鍵部件，由柱塞副和閥係兩大部分組成。其中柱塞、密封件、套筒、閥與閥套為關鍵零件和易損件，它們為相互配合的偶件。

本試壓泵為超高壓往複泵，不但有超高壓的工作性能。更重要的是在超高壓工作下的安全可靠性。為此，兩缸排出的壓力液體，通過集水管進入集水體，在集水體上方中部設置安全閥，其開啟壓力出廠時校準在1.1—1.2倍的額定工作壓力，集水體上方後部設置有放壓閥，用於緊急情況卸壓，但不作為被試容器的卸壓用。另外在集水體上方前部裝有壓力表以示壓力，為防止泵的脈動壓力影響表的讀視，表的下部設有阻尼裝置。



五、用途及使用特點



（一）2D-SY50/100、2D-SY40/130型電動試壓泵。

選用4KW、Y型普通電機。同步轉速1440轉/min^-1，減速機選用XWF6型，輸出轉速115轉/min^-1。

其起動運轉和維護見六-八章。

（二）2D-SY40/130壓力表試壓泵

電機減速機的配用同2D-SY50/100型，兩缸分離、兩路輸出壓力相位相差Л，流量為單脈衝，每缸的額定流量為25L/h，該泵不但滿足壓力表的交變負荷試驗要求，還可進行超負荷試驗及其它水壓試驗。

操作規程如下：

1、首先按第六章規定做好準備工作，並試運轉。

2、按被試壓表標準要求，選定壓力值。

3、進行交變負荷試驗時，應放鬆安全閥調整螺栓，將節流閥調在挺大位置，開機運轉待工作正常後逐步調整節流閥，同時觀察安全閥的開啟壓力，根據選定壓力的高低擰緊或放鬆安全閥調整螺栓。這樣反複調整幾次，達到規定的壓力值後，鎖緊安全閥調整螺母，即可投入試驗。

4、當進行超負荷試驗時，應關閉節流閥，按一般壓力試驗方法進行。



六、起動運轉和停止



（一）準備工作

1、檢查泵減速箱內潤滑油油麵高度，使其保持在油標的油線上。

2、檢查水箱內所用介質清潔與否，切忌使用含泥沙汙水，以免堵塞管路，磨損柱塞副和閥係。

3、檢查各連接部位和壓緊螺栓是否堅固。

4、檢查電路絕緣及安全情況。

（二）啟動運轉

1、開動電動機，檢查空車運轉是否正常，聲響應均勻，無異常雜音，然後停機。

2、將被試容器與試壓泵的出口連接起來，大型壓力容器在試驗前先用清潔的試驗介質灌滿被試容器。

3、在電機作用下，兩柱塞往複工作，排出介質被試容器充滿介質後，壓力徐徐上升。

4、達到所需壓力後，停車保壓到要求時間，檢查被試容器。

（三）在運轉過程中注意事項

1、泵在運轉過程中應無異常雜音。

2、潤滑油允許溫升≤45℃。

3、在工作中如發現泵本身有滲漏現象，應立即停止工作，卸去壓力進行檢修，不允許在滲漏情況下繼續工作。

4、要經常觀察柱塞的密封情況，滲漏滴數允許值為20滴左右，發現有嚴重滴漏現象，要隨時給以調整。但不允許調得過緊（參見第九章）。

5、決不允許在超過額定壓力下工作。



七、可能發生的故障及解決方法



（一）壓力表上升壓力不均（jun1）勻，或壓力表指針擺動不上升。

1、首先排除泵以外的（被試容器管路係統等泄漏）故障。

2、檢查吸入、排出閥的閥線是否密合良好，有無異物填充其間，拆開檢查研磨閥。

3、檢查吸入口濾網是否暢通，有無異物堵塞或吸入管連接處滲漏，清洗濾網或消除滲漏。

4、水箱內液麵過低或不清潔，加液或更換。

5、柱塞之密封件嚴重滲漏或套筒失效，密封件太鬆應調整，如已損壞應更換（更換方法見第九章）。如果無論怎樣調整或已更換密封件，還是嚴重滲漏，套筒失效。

（二）所需功率太大

1、柱塞密封件過緊，適當放鬆。

2、運動部件有無卡死扭曲現象。

3、壓力超過壓力值或壓力表示值不準。



八、維    護



1、試壓泵外表應保持清潔。

2、水箱加液前須清洗幹淨，不允許在箱內積儲汙物或其它雜物。

3、**次更換潤滑油，應在工作60小時進行，經過兩次更換後每隔500小時左右換油一次。

4、在較長時間停止工作時，如泵使用介質為水或其它不防鏽介質應把介質排淨，用防鏽油介質運轉，並把試壓泵外部沒有塗漆的部位塗上機油。

5、試壓泵在室外使用，如遇冬季或氣候變化達冰點時，試用介質應加適當防凍劑。



九、密封件的更換方法與維修



密封件的壽命與安裝維修是否得當密切相關，因此必須注意以下事項：

1、安裝密封件時應注意導向套的方向（坡口應朝向密封件），采用專用工具（外徑與箱體內徑相同，內徑與柱塞直徑相同的環狀鋁、銅或木筒）逐個將密封件環壓緊、壓平，不應采取全部填入，用密封件壓蓋一次壓緊的方法，將會造成接觸應力分布更不均勻。

2、壓入密封件後，按順序裝好所有零件，開始試車在泵運轉的同時依據泄漏的情況，慢慢壓緊密封件，壓緊螺套一次旋轉螺紋1/6-1/2圈，觀察3-5分鍾。這樣逐漸壓緊，直到獲得滿意的泄漏量為止。一次壓的過緊就會擠出密封件中的潤滑劑並摩擦發熱甚而燒壞密封件，尤其是密封件入口環更可能出現此種情況。故在使用過程中，必須嚴格控製壓緊力。

3、泵在工作中應經常觀察柱塞密封的泄漏量，其泄漏滴數控製在5-20滴/min^-1左右，挺大不應超過40滴/min^-1。

如此就能使處於正常密封狀態。
