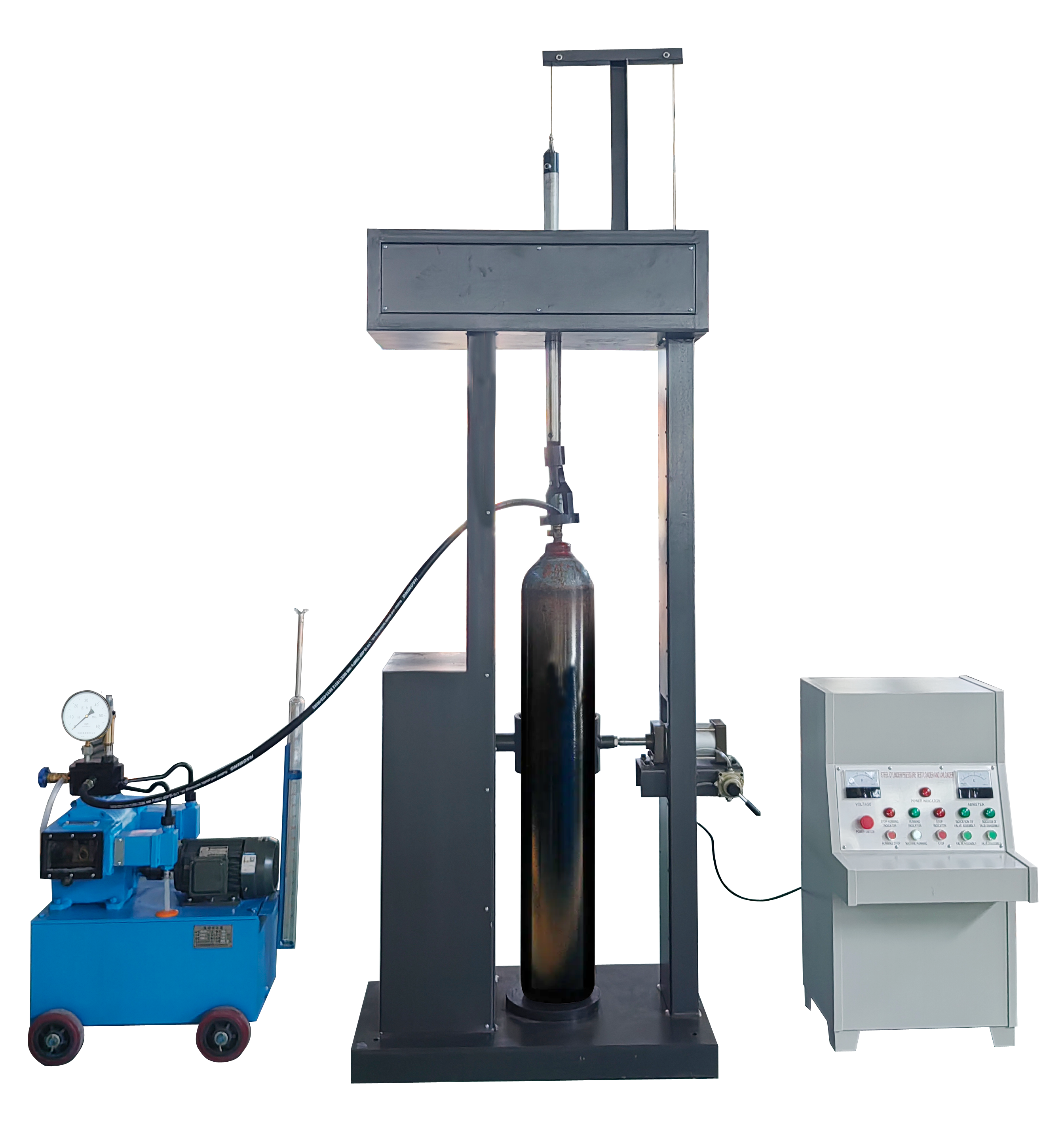

ZL-1/22.5-III型鋼瓶試壓裝卸機
試壓泵|電動泵試壓泵|鋼瓶試壓裝卸機|鋼瓶試壓機|壓力自控試壓泵|壓力遙控自控試壓泵
ZL-1/22.5-III型鋼瓶試壓裝卸機為第三代改進型試壓裝置，與前兩代相比，其主要特點為采用氣動裝置倒水複位，氣動夾緊機構（如用戶指定要手動方式夾緊，可定做）。克服用電動方式倒水複位的重重弊端（主要為倒水角度，複位位置采用行程開關控製，由於電機斷電後慣性矩的大小隨負載量的大小的變化而變化，因此倒水角度，複位狀態很難準確確定，並且行程開關的可靠性差，容易出事。而氣動裝置的複位位置以及倒水角度的確定是通過氣缸的行程來確定的，因此倒水角度穩定、複位可靠，並且鋼瓶傾倒速度可通過“倒水”“複位”手控閥上的消聲節流閥來進行無級調速，方便可靠。）進一步提高了設備的可靠性及操作的方便性。
鋼瓶試壓裝卸機由兩大部分組成：1、瓶閥裝卸裝置及倒水裝置；2、電動試壓泵及量筒組成。如用戶不需試壓泵部分，本裝置就成了瓶閥裝卸機及倒水機，用戶可隻做瓶閥的裝卸和瓶內倒水用。
鋼瓶試壓裝卸機是根據各鋼瓶製造廠、鋼瓶檢測站、氣體充裝站對鋼瓶進行檢測及裝卸瓶閥的需要，對符合《鋼瓶安全監察規程》的鋼瓶（氧氣、氫氣、氮氣、二氧化碳等）作耐壓、容積變形試驗及裝卸瓶閥用。該機集機、電和氣於一體可實現以下三大功能：
a、裝卸瓶閥；
b、水壓強度試驗、容積變形測試；
c、傾轉倒水；
本裝置結構牢固，性能可靠，技術先進，操作方便，是各鋼瓶製造廠、鋼瓶檢測站及氣體充裝站必備的使用設備。
二、性能參數
1、額定水壓試驗壓力 P1=22.5MPa
2、主軸裝閥門自動控製扭矩 M1=300N·m
3、主軸氣閥門挺大扭矩 M2=450N·m
4、倒水角度 R=145O
5、驅動電機
型 號 Y90S-4
功 率 1.1KW
轉 速 1390r/min
6、電 源： 380V/50HZ
7、氣 源： P=0.7-0.8Mpa（安全氣體）
8、主軸上下行程 S1=530mm
9、鋼瓶夾緊機構行程 S2=100mm
10、外形尺寸：（長×寬×高）
a、主體尺寸：1000×600×3000
b、電氣操作台：600×450×1150
（不帶試壓泵的裝置電氣箱裝在主體上）
c、電動試壓泵： 655×480×1055
11、重量（主體）：750Kg
12、被測鋼瓶規格：直 徑 Φ210—Φ220
高 度 H=1200-1600
三、結構原理簡介
鋼瓶試壓裝卸機，由瓶閥裝卸裝置、倒水裝置，電氣操作台及電動試壓泵組成（如不帶試壓泵可隻作瓶閥裝卸機和倒水機使用，因此本說明書兼作瓶閥裝卸機的使用說明書）。該機主體布置在一個支架上，主要由下列各機構組成：
1、主軸（用萬向節連接裝卸閥夾頭）
電機經皮帶傳動減速旋轉，帶動夾頭，實現裝閥、卸閥功能。主軸可上下移動（用手推動），由平衡塊掌握平衡，可停留在移動範圍的任何位置。
2、夾緊機構
它是以壓縮氣體（0.7-0.8Mpa）為動力推動氣缸內活塞作往複運動，實現對鋼瓶的夾緊和鬆開。
3、氣動倒水機構
以壓縮氣體（0.7-0.8Mpa ）為動力,推動氣缸帶動齒條,齒條帶動齒輪作145ο旋轉。由於齒輪連接鋼瓶夾緊機構，使鋼瓶轉動145ο實現倒水動作。
4、瓶閥裝卸夾頭及試壓嘴子（可用瓶閥代用）
夾頭與主軸之間用萬向節連接，用以進行瓶閥的裝卸和鋼瓶的水壓試驗。
5、通過操作台上的電氣控製按鈕，氣動開關實現以上各項作業。
