滅火器二氧化碳灌裝機|消防灌裝設備|滅火器維修設備|滅火器年檢設備|二氧化碳灌裝機
GTM-C型CO2灌充機是我廠科研人員參照國內外CO2灌充機的先進技術和優點，結合瓶裝CO2是氣液混合物的特點，
研製生產的新產品。因其是在密閉的管道和容器之間進行液態的轉換，所以在灌充中速度快、效率高，
是傳統CO2灌充機的理想換代設備。本機具有結構緊湊、運行平穩、節約能源、灌裝準確、用途廣泛等特點，
是生產和維修CO2滅火器廠家的理想首選設備。
二、主要技術參數
1.灌裝設備的技術參數
A.原裝CO2鋼瓶內壓力為3～5MPa，充填壓力為6～10MPa；
B.本機在灌裝中，根據環境溫度，將原鋼瓶中的CO2的80%灌充到被裝容器內；
C.充填速度：1～4kg/min
D.本機供電為380V或220V,交流，50Hz。
2.灌充機灌充時間和灌充量誤差表
|
規格參數
項目
|
MT2
|
MT3
|
MT5
|
MT7
|
|
滅火劑重量
|
2
|
3
|
5
|
7
|
|
灌充時間
|
≤50
|
≤60
|
≤60
|
≤90
|
三、主要結構及設備的使用

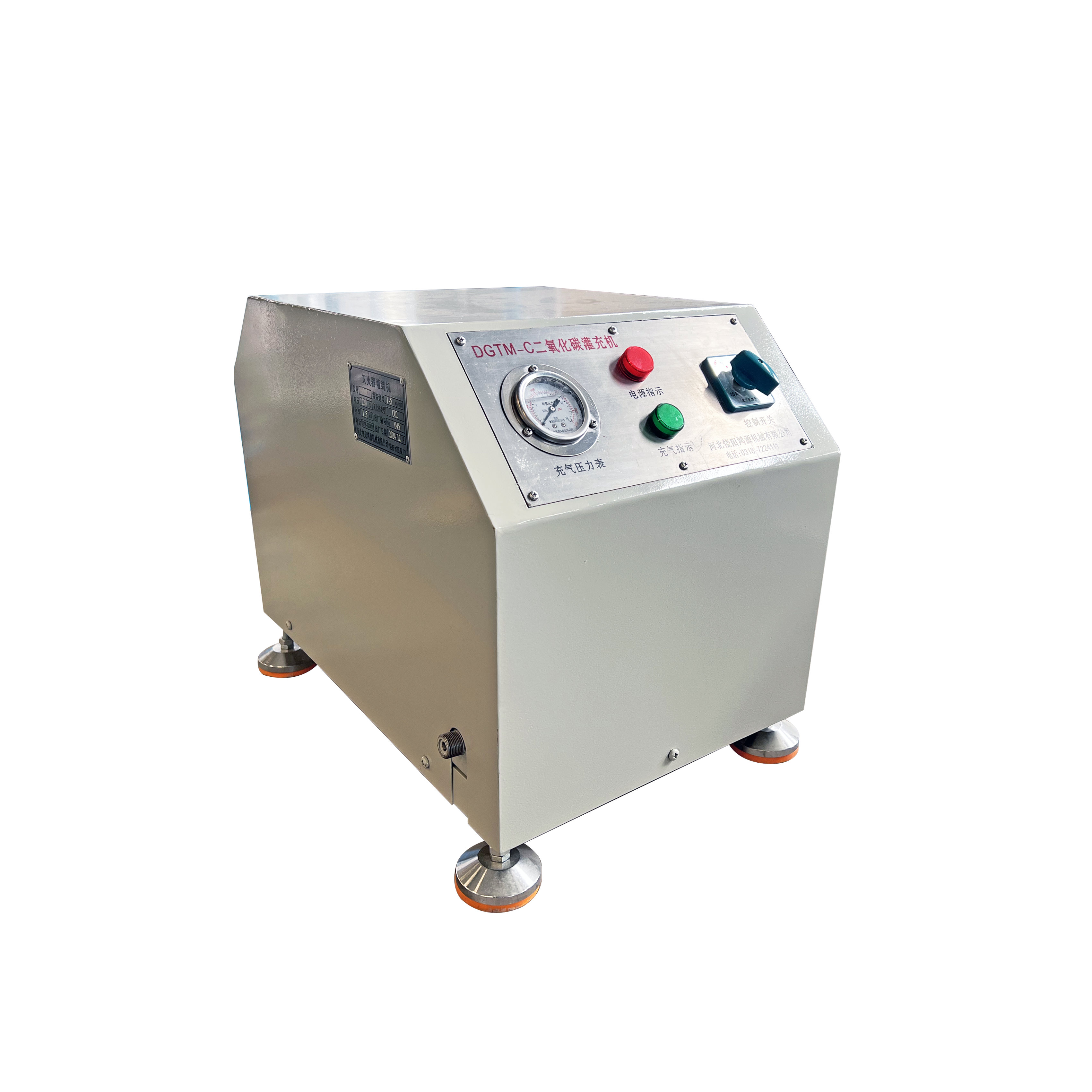

GTM-C型CO2灌充機由電機、高壓力泵、精密壓力表、安全閥、高壓球閥及與之相配套的高壓管路組成。
（另可根據用戶所需，配備高精度電子稱及自控開關。）
本設備由電機作為原動力拖動高壓力泵工作。
開機前，按圖所示：將帶Ⅱ字夾具2(7)的高壓輸送管與原裝CO2鋼瓶(8)連接，輸送管道(6)的另一端與高壓力泵(10)的進口(11)相連；充氣管道(1)的一端與高壓力泵(10)的出口(12)連接，另一端由Ⅱ字夾具1(2)與被裝滅火器(13)的閥相連。將連接好的管路按要求全方位複檢後，接通電源。
首先打開CO2鋼瓶閥門，CO2經瓶內吸管至內孔為4mm的輸送管道(6)接至高壓力泵的進口(11),經過高壓力泵(10)的吸收和壓縮，由泵的出口(12)經充裝管道(1)將CO2送至被裝滅火器(13)內。在**次充填時由於管內有空氣或CO2氣體，當高壓力泵運轉時很容易造成氣化，所以需要放氣直至有液體排出，方可開機灌裝。
四、維護與保養
1. 新機第一次使用的潤滑油工作40小時後應進行更換，第二次更換為80小時，以後每200小時更換一次，同時應注意清洗油池。
2. 使用中應隨時檢查各聯接處緊固件是否鬆動，如有鬆動應立即緊固。
3. 停機後，如長時期不用應將管道及泵內餘氣排淨。
4. 6-10個月後，需在電機前、後軸承處添加潤滑劑以保證電機正常運行。
5. 泵在工作500-600小時，應檢查主要零部件，如連杆、活塞、密封、閥組、柱塞，必要時更換新的零部件。
6. 盛裝CO2鋼瓶內應保持清潔，不得有汙垢，以防堵塞閥口。
五、注意事項
1.本設備必須要有良好的保護接線。
2.停機或下班後應切斷電源線。
3.本設備所有電器及線路不得注入水及其它雜物。
4.應盡量不要在振動、搖擺及嚴重潮濕的地方作業。
5.本機在環境溫度18℃以下工作效果較佳。
對於使用二氧化碳灌充設備的單位，必須做到五要和五不要。
五要：（1）要有上級消防主管部門核發許可證的單位方能維修生產。
（2）要有質保體係的規章製度和符合國家標準的操作工藝流程，方能維修生產。
（3）要有經過專門培訓，工作認真負責，持有上崗證的固定操作人員，方能維修生產。
（4）要有通風良好、整潔、寬暢（大於20m2）的生產場地，方能維修生產。
（5）要有安全防護屏障，操作者與設備之間的屏障強度必須大於相當於120mm厚鋼筋混凝土的強度，
高度必須高於操作者高度的300mm以上。
五不要：（1）不要使用沒按GB4399-84所規定做過水壓試驗的滅火器進行灌充。
（2）不要使用沒有良好的安全接地裝置的設備，以及沒有保險裝置的滅火劑鋼瓶進行灌充。
（3）不要使用上崗時沒有對控製台、儀表、管道、夾具、衡器進行全方位的檢查的設備進行灌充。
（4）不要使用不符合國家有關標準的筒體、閥門、電工吸管、保險片配件進行灌充。
（5）不要使用不定期檢測項目的衡器、儀表和逾期不檢查的設備進行灌充。
